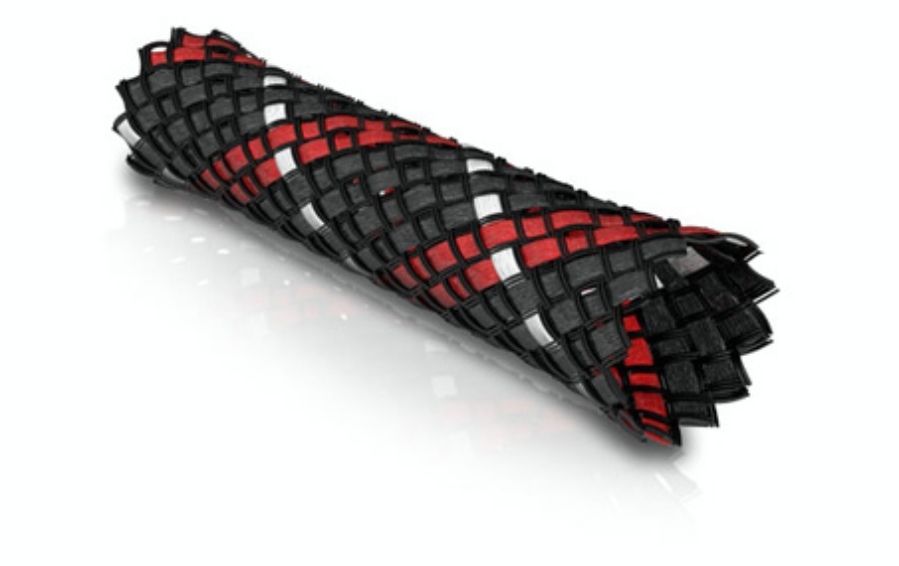

Viablue Geflechtschlauch Red Medium Meterware (Preis pro Meter)
GEFLECHTSCHLAUCH RED
Kabelschutzhülle mit Design
- •Schutz hochwertiger Kabel vor Abrieb, Abknicken und Lichteinstrahlung
- •Optische Aufwertung und Kennzeichnung von Kabeln
In 3 Größen erhältlich:
- •SMALL für Kabel-Ø von 2,0 bis 5,5 mm
- •MEDIUM für Kabel-Ø von 5 bis 13 mm
- •BIG für Kabel-Ø von 13 bis 26 mm
Montagehinweis:
- •Vor der Steckermontage auf das Kabel aufschieben
- •Zum Fixieren eignet sich Isolierband oder Schrumpfschlauch.
TECHNISCHE DETAILS
Je größer der Ø eines Kabels desto mehr Länge wird benötigt, da sich der Geflechtschlauch durch das scherenförmige Aufweiten entsprechend verküürzt. Die folgende Tabelle zeigt einige Beispiele für Längenverhältnisse auf:
| Benötigte Menge an Geflechtschlauch SMALL für Kabel-Ø 2,0 - 5,5 mm | |||||
|---|---|---|---|---|---|
| Kabel-Ø | 2,0 mm | 3,0 mm | 3,7 mm | 4 mm | 5,5 mm |
| Beispiel-Kabel | EPC-2 | SC-1 | |||
| Länge (Faktor) | 1,00 | 1,05 | 1,08 | 1,10 | 1,40 |
| Benötigte Menge an Geflechtschlauch MEDIUM für Kabel-Ø 5 - 13 mm | |||||
|---|---|---|---|---|---|
| Kabel-Ø | 5 mm | 8 mm | 10 mm | 12 mm | 13 mm |
| Beispiel-Kabel | NF-S1 | SC-2 | SC-4 | X-25 | |
| Länge (Faktor) | 1,00 | 1,10 | 1,18 | 1,35 | 1,60 |
| Benötigte Menge an Geflechtschlauch BIG für Kabel-Ø 13 - 26 mm | |||||
|---|---|---|---|---|---|
| Kabel-Ø | 13 mm | 14 mm | 16 mm | 20 mm | 26 mm |
| Beispiel-Kabel | X-25 | X-40 | NF-S6 | SC-6 | |
| Länge (Faktor) | 1,05 | 1,10 | 1,15 | 1,30 | 1,80 |
