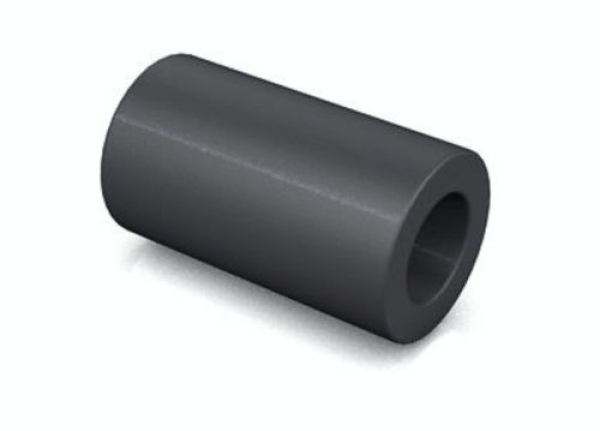

FERRITKERN 9
Entstörfilter
VIABLUE™ Ferritkerne 9 dienen als ersatzweiser Einsatz für Ferritfilter 9.
VIABLUE™ Ferritfilter entfernen die bei Koaxialkabeln auftretenden Störfelder von Leiter und Schirmung und verhindern somit Brummschleifen. Sie bestehen aus einem Ferritkern, welcher in ein Vollmetallgehäuse eingesetzt ist.
Verfügbare Größen Ferritfilter
- Ferritfilter 9 für Kabel Ø von 6,0 – 9,0 mm
- Ferritfilter 11 für Kabel Ø von 9,1 – 10,0 mm
- Ferritfilter 14 für Kabel Ø von 10,1 – 14,0 mm
- Ferritfilter 16 für Kabel Ø von 14,1 – 15,5 mm
- Ferritfilter 18 für Kabel Ø von 15,6 – 17,5 mm
- Ferritkerne 9 als Einsatz für Ferritfilter 9
Montagehinweis:
VIABLUE™ Ferritfilter werden vor dem Montieren der Stecker auf die nicht abgemantelten Kabel aufgesteckt und mit Schrumpfschlauch fixiert.
VIABLUE™ Ferrit
ist eine Keramikmischung aus Eisen und verschiedenen Metalloxiden. Diese sind allesamt nicht leitend und haben deshalb sehr gute Isoliereigenschaften.
VIABLUE™ Kabel werden in Deutschland hergestellt und in Handarbeit konfektioniert. So garantieren wir eine erstklassige Qualität und Musikgenuss.
TECHNISCHE DETAILS
| VIABLUE™ Ferritfilter Übersichtstabelle mit Maßen | |||||
|---|---|---|---|---|---|
| Länge | Hülse-Ø | Eingang | Ausgang | Kabelbeispiel | |
| Ferritfilter 9 | 40,0 mm | 20,0 mm | 9,5 mm | 9,0 mm | NF-S1 Silver |
| Ferritfilter 11 | 40,0 mm | 20,0 mm | 10,5 mm | 10,0 mm | S-920 Silver |
| Ferritfilter 14 | 40,0 mm | 24,0 mm | 14,5 mm | 14,0 mm | X-25 Silver |
| Ferritfilter 16 | 42,5 mm | 26,0 mm | 16,0 mm | 15,5 mm | X-40 Silver |
| Ferritfilter 18 | 44,5 mm | 29,5 mm | 18,5 mm | 17,5 mm | X-60 Silver |
| Ferritkerne 9 | 28,0 mm | 16,0 mm | 9,5 mm | 9,5 mm | NF-A7 |
